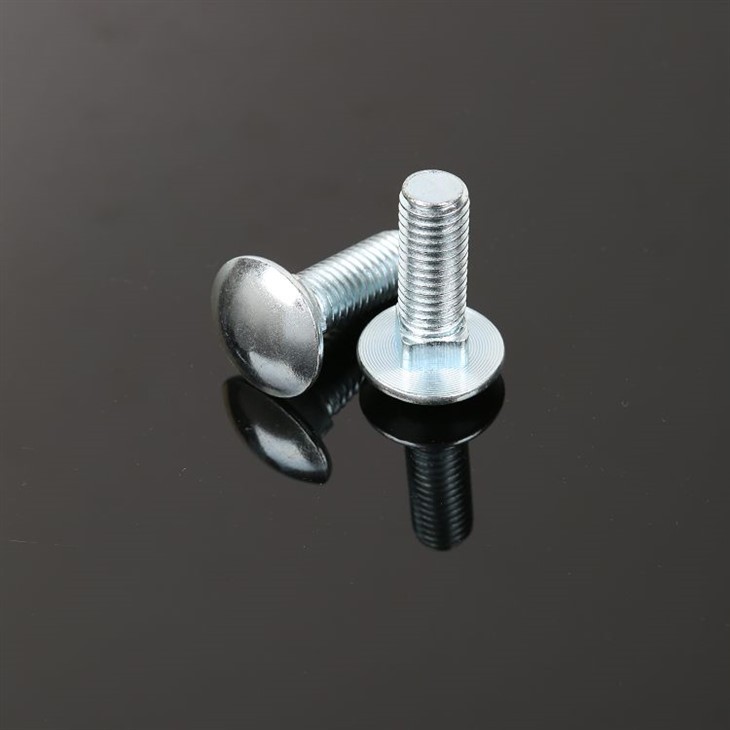

Болт с кръгла глава и квадратна шийка
Продукт: Болт с каретка (болтове с кръгла глава и квадратно гърло)
Материал: въглеродна стомана, неръждаема стомана A2/A4
Оценки: 4.8,5.8,6.8,8.8,9.8,10.9 и т.н.
Диаметър: M5-M20
Дължина: 10 до 200
Завършена повърхност: поцинкована (ZP), черна, HDG, Dacromet и др
Опаковка: малка кутия/чанта, кашони/палет.
Информация за продукта
Болтът с кръгла глава и квадратно гърло, известен още като карешки болт, е здраво и надеждно решение за закрепване, подходящо за приложения, при които гладкият, завършен вид и сигурността срещу въртене са от съществено значение. Този болт има закръглена глава с квадратна шийка директно под нея, която е предназначена да предотврати завъртането на болта, когато гайката е затегната. Квадратната шийка също така позволява сигурно и изравнено прилягане към материала, който се закопчава.
Материал: Болтът с каретка обикновено се предлага от различни материали, включително стомана, неръждаема стомана и други сплави, за да отговаря на различни изисквания за околната среда и натоварване.
Стил на главата: Кръгла глава, която осигурява гладък и завършен външен вид, когато е монтирана, което я прави подходяща за приложения, където е желана глава с нисък профил.
Тип гърло: Квадратно гърло, което предотвратява въртенето на болта при затягане на гайката, осигурявайки допълнителна сигурност и стабилност в закрепената връзка.
Тип резба: Болтът има груба резба, предназначена за използване с гайка или в предварително нарязан отвор, осигурявайки здраво и надеждно закрепване.
Приложения: Задвижващите болтове обикновено се използват при връзки дърво към дърво, както и в други материали, където гладкото покритие и устойчивостта на въртене са важни, като например в строителството, дървообработването и сглобяването на машини.
Като цяло болтът с кръгла глава и квадратно гърло е универсален и надежден крепеж, подходящ за широк спектър от приложения, където се изисква сигурен и завършен вид.
СТАНДАРТ
DIN 603 - 2010
|
Нишка |
M5 |
M6 |
M8 |
M10 |
M12 |
M16 |
M20 |
|
|
d |
||||||||
|
P |
Стъпка |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2.5 |
|
b |
L По-малко или равно на 125 |
16 |
18 |
22 |
26 |
30 |
38 |
46 |
|
125＜L По-малко или равно на 200 |
22 |
24 |
28 |
32 |
36 |
44 |
52 |
|
|
L>200 |
/ |
/ |
41 |
45 |
49 |
57 |
65 |
|
|
dk |
Макс |
13.55 |
16.55 |
20.65 |
24.65 |
30.65 |
38.8 |
46.8 |
|
Мин |
12.45 |
15.45 |
19.35 |
23.35 |
29.35 |
37.2 |
45.2 |
|
|
ds |
Макс |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
|
Мин |
4.52 |
5.52 |
7.42 |
9.42 |
11.3 |
15.3 |
19.16 |
|
|
k1 |
Макс |
4.1 |
4.6 |
5.6 |
6.6 |
8.75 |
12.9 |
15.9 |
|
Мин |
2.9 |
3.4 |
4.4 |
5.4 |
7.25 |
11.1 |
14.1 |
|
|
k |
Макс |
3.3 |
3.88 |
4.88 |
5.38 |
6.95 |
8.95 |
11.05 |
|
Мин |
2.7 |
3.12 |
4.12 |
4.62 |
6.05 |
8.05 |
9.95 |
|
|
r1 |
≈ |
10.7 |
12.6 |
16 |
19.2 |
24.1 |
29.3 |
33.9 |
|
r2 |
Макс |
0.5 |
0.5 |
0.5 |
0.5 |
1 |
1 |
1 |
|
r3 |
Макс |
0.75 |
0.9 |
1.2 |
1.5 |
1.8 |
2.4 |
3 |
|
s |
Макс |
5.48 |
6.48 |
8.58 |
10.58 |
12.7 |
16.7 |
20.84 |
|
Мин |
4.52 |
5.52 |
7.42 |
9.42 |
11.3 |
15.3 |
19.16 |
|
